产品中心 车床 - BJ系列马鞍车床

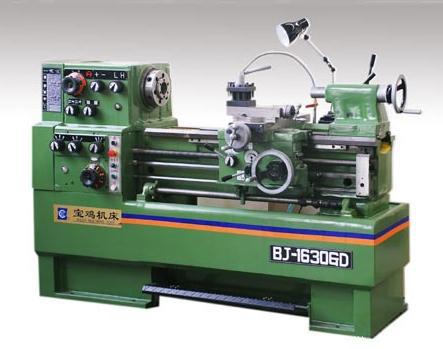

BJ系列马鞍车床
BJ系列马鞍车床
暂无





概述:可车削内外圆柱面、端面及其它旋转面;  车削各种常用公制、英制、模数、径节螺纹;进行钻孔、铰孔和拉油槽等; 还能车削各种扁平和异型零件; 主轴通孔直径可为Φ52、Φ82、Φ105,可通过不同直径的棒料; 具有公制或英制进给系统,适合使用不同长度计量单位的地区和国家;配有手动刹车和脚踏刹车,供操作习惯不同的地区和国家选择; 提供不同电压(220V、380V、420V),不同频率(50Hz、60Hz)的电气系统。

技术规格:



项目

  单位

BJ1630G/40G/60G

BJ1630GD/40GD/60GD

BJ1830G/40G/60G

BJ1830GD/40GD/60GD

BJ1830D/B.40D/B.60D/B

加工范围



床身上最大回转直径

mm

φ410

φ458

刀架上最大回转直径

mm

φ240

φ288

床身上最大车削直径

mm

φ380

马鞍内最大回转直径

mm

φ595

φ640

马鞍内有效长度

mm

155

最大顶尖距

mm

750/1000/1500

最大车削长度

mm

650/900/1400

主轴



主轴通孔直径

mm

φ52

φ52D/B系列:φ77

主轴孔锥度



莫氏No.6 D/B系列:1:20

主轴头型式



ISO 702/No.6凸轮锁紧型

D/B系列:ISO 702/No.8凸轮锁紧型

主轴转速

r/min

88 steps 80-2000

GD系列:1212 steps 32-2000

D/B系列:1212 steps 24-1600

进给

和螺纹



上刀架最大行程

mm

120

下刀架最大行程

mm

230

刀具截面

mm

25×25

X向进给范围

mm/r

40 0.015-0.45

Z向进给范围

mm/r

40 0.03-0.90

公制螺纹范围

mm

53 0.4-14

英制螺纹范围

t.p.i

40 2-56

模数螺纹范围

πmm

44    0.4-7

径节螺纹范围

t.p.i.π

32  4-56

尾座



尾座套筒直径

mm

φ55

尾座套筒最大行程

mm

120

尾座套筒孔锥度(莫氏)



莫氏No.4

电机

主电机功率

kW

4

冷却泵电机功率

kW

0.09

其它



机床长度

mm

2000/2250/2750

机床宽度

mm

980

机床高度

mm

1210

机床重量

kg

1450/1700/1950

1500/1750/2000
