产品中心 车床 - CS6140系列普通车床

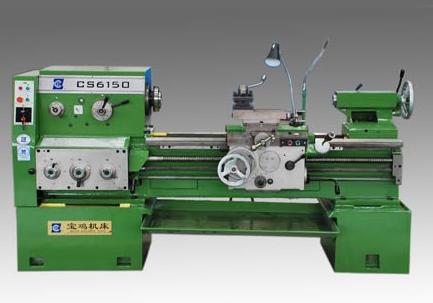

CS6140系列普通车床
CS6140系列普通车床
暂无







CS6140系列普通车床
概述: --可车削内外圆柱面、端面及其它旋转面; --车削各种常用公制、英制、模数、径节螺纹;  --进行钻孔、铰孔和拉油槽等;  --主轴通孔直径可为Φ52、Φ82、Φ105,可通过不同直径的棒料; --具有公制或英制进给系统,适合使用不同长度计量单位的地区和国家; --配有手动刹车和脚踏刹车,操作习惯不同的地区和国家选择; --不同电压(220V、380V、420V),不同频率(50Hz、60Hz)的电气系 统


技术规格:

项目

单位



                                                   参数

CS6140

CS6150/B

CS6166/B

CQ6180B

CS6150C

CS6166C

CQ6180C

加工范围

床身上最大回转直径

mm

φ400

φ500

φ660

φ800

φ500

φ660

φ800

床鞍上最大回转直径

mm

φ220

φ300

φ420

φ560

φ300

φ420

φ560

最大工件长度

mm

750/1000/1500/2000/3000

750/1000/1500/2000/3000

2000/3000

1000/1500/2000/3000

2000/3000

主轴



主轴通孔直径

mm

φ52

φ82

φ82

φ105

主轴头型式



CS6140:ISO 702/Ⅲ No.6 卡口型;   其余: ISO 702/Ⅱ No.8凸轮锁紧型

主轴转速范围

r/min

24级 9-1600

24级8-1400

12级36-1600

12级30-1400

主轴电机功率

kW

7.5

尾座

尾座套筒直径/行程

mm

φ75/150

φ90/150

φ75/150

φ90/150

顶尖锥度

MT

5

刀架

刀位数/刀方尺寸



4/25X25









进给

X向最大行程

mm

145

Z向最大行程

m/min

320

310

320

X向进给范围

mm/r

93种0.028-6.43

65种0.063-2.52

Z向进给范围

mm/r

93种0.012-2.73

65种0.027-1.07

公制螺纹范围

mm

48种 0.5-224

22种1-14

英制螺纹范围

t.p.i

48种 72-1/4

25种28-2

模数螺纹范围

πmm

42种 0.5-112

18种0.5-7

径节螺纹范围

t.p.i.π

42种 56-1/4

24种56-4

其它



冷却泵电机功率

kW

0.06

机床长度

mm

2382/2632/3132/3632/4632

2632/3132/3632/4632

3365/4365

2632/3132/3632/4632

3365/4365

机床宽度

mm

975

1050

1340

975

1340

机床高度

mm

1230

1350

1490

1270

1450

1490

机床重量

kg

1795/2050/2250/2450/2850

2050/2100/2300/2500/2900

2400/2600/2800/3000

3300/3700

2100/2300/2500
